Ülitäpne käeshoitav LCR-meeter FNIRSI LC1020E Pildid

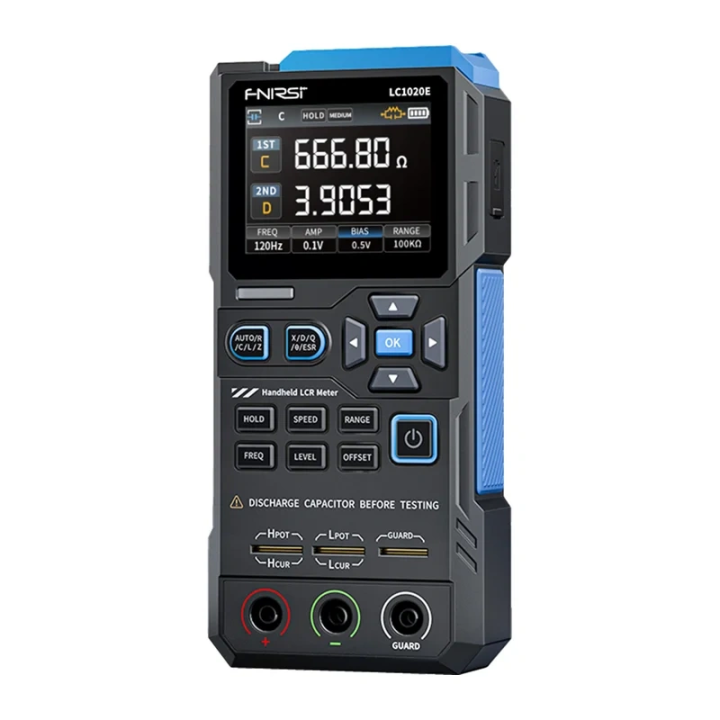

Ülitäpne käeshoitav LCR-meeter FNIRSI LC1020E
Mis on pakendis
- meeter
- andmekaabel
- lühistamisplaat
- Kelvini testklamber
- testjuhtmed (must + punane)
- kasutusjuhend
| Tootja | FNIRSI |
|---|---|
| Mudel | LC1020E |
| Testimissagedus | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Põhitäpsus | 0,3% |
| Ekraan | 2,8-tolline TFT LCD-ekraan |
| Ekraani eraldusvõime | Peamine parameeter: 4,5 kohta | Sekundaarne parameeter: 4,5 kohta |
| Mõõtmisparameetrid | Peamised parameetrid: AUTO / R / C / L / Z | Sekundaarsed parameetrid: X / D / Q / θ (faasinurk) / ESR |
| Mõõtevahemik | Induktiivsus (L): 0–100 H | Mahtuvus (C): 0–100 mF | Takistus (R): 0–10 MΩ |
| Sisemine polarisatsioon (Bias) | 0,0 V, 0,5 V |
| Testpinge tase | 0,1 V, 0,3 V, 0,6 V |
| Kalibreerimisfunktsioonid | Avatud vooluringi kalibreerimine, lühise kalibreerimine (Short) |
| Võrdlusfunktsioon | Kasutatakse komponendi mõõdetud väärtuse ja nimiväärtuse vahelise suhtelise vea arvutamiseks, esitatuna protsentides, ning tulemuste filtreerimiseks. Võimalik on määrata nimiväärtusi ja tolerantsid, kus tolerantsivahemik on reguleeritav vahemikus 0,1% kuni 99,9%. |
| Logimisfunktsioon | Kontrollib, kas mõõdetud komponendi andmed vastavad seatud nimiväärtusele ja tolerantsile, salvestades edukate ja ebaõnnestunud mõõtmiste arvu. |
| Mõõtmisklemmi konfiguratsioon | Kolmeklemmiline, viieklemmiline |
| Väljundtakistus | 100 Ω |
| Sideliides | USB Type-C (virtuaalne jadaühendus) |
| Muud seaded | Keel, ekraani heledus, heliseaded, automaatne väljalülitus, kalibreerimisseaded, süsteemiteave |
Toote kirjeldus
FNIRSI LC1020E on kompaktne käeshoitav LCR-meeter, mis on mõeldud elektroonikakomponentide kiireks ja täpseks mõõtmiseks. See pakub automaatset komponentide tuvastamist, laia testimissageduse vahemikku, kahe parameetri näitu ja kõrget mõõtmistäpsust. Reguleeritavate pingetasemete, sisseehitatud polarisatsiooni ja täiustatud kalibreerimisega tagab see stabiilsed ja usaldusväärsed tulemused. Värviline TFT-ekraan, andmesalvestusfunktsioon, USB-C laetava akuga toiteallikas ja automaatne väljalülitus muudavad seadme mugavaks igapäevaseks kasutamiseks nii laboris kui ka välitöödel.
Automaatne komponentide tuvastamine
Meeter tuvastab automaatselt testitava komponendi takisti, kondensaatori või induktiivpoolina ja lülitub ise sobivale mõõtmisrežiimile. See muudab testimise kiireks, intuitiivseks ja välistab valede seadistuste riski. Reguleeritava sagedusvahemikuga 100 Hz kuni 100 kHz, mitme sagedustaseme toega ning võimega mõõta induktiivsust, mahtuvust, takistust ja impedantsi, on FNIRSI LC1020E ideaalne nii teadus- ja arenduslaboritele kui ka hooldustöödeks.
Kahene näit ja kõrge eraldusvõime
Seade pakub kümme korda suuremat mõõtmistäpsust ja põhilist täpsust ±0,05%, võimaldades usaldusväärset analüüsi ka kõige nõudlikumate ja tundlikumate elektroonikakomponentide puhul. Suur 2,8-tolline TFT-värviekraan näitab korraga kahte mõõtmisparameetrit, mis kiirendab oluliselt analüüsi ja parandab tulemuste loetavust, samas kui stabiilne graafiline liides võimaldab mugavat tööd ka pikaajaliste mõõtmiste ajal.
Kohandumine testitava komponendiga
Seade pakub viit testimissagedust ja kolme RMS-pingetaset, võimaldades mõõtmisparameetreid täpselt kohandada konkreetsele komponendile ja selle omadustele. Sisseehitatud sisemise polarisatsiooni funktsioon stabiliseerib näidud, vähendab tulemuste kõikumist ja võimaldab täpselt testida komponente, mis on eriti tundlikud pinge muutuste suhtes. Avatud ja lühise kalibreerimisfunktsioonidega välistab meeter tõhusalt parasiitmahtuvuse ja testjuhtmete takistuse mõju. See võimaldab stabiilseid, korratavaid ja usaldusväärseid tulemusi sõltumata kasutatavast varustusest, mis on täppismõõtmisrakendustes ülioluline.
Efektiivsus hoolduses ja tootmises
FNIRSI LC1020E võimaldab määrata nimiväärtusi ja tolerantsivahemikke, muutes normist kõrvalekalduvate komponentide tuvastamise lihtsaks. Sorteerimisrežiim ja ühe nupuvajutusega testid suurendavad märkimisväärselt töö efektiivsust, eriti kvaliteedikontrolli, tootmistestimise ja komponentide massvaliku puhul. Seade võimaldab kiiresti lukustada praeguse mõõtmistulemuse ja alustada andmete salvestamise režiimi. Lisaks loob see selge reaalajas statistika, võimaldades tulemusi tõhusalt analüüsida, mõõtmisi võrrelda ja igapäevatööd oluliselt kiirendada.
Efektiivsus, mugavus ja sõltumatus töökohast
Sisseehitatud liitiumioonaku, USB-C laadimine ja automaatne väljalülitusfunktsioon muudavad meetri ideaalseks välitöödeks. Selle kompaktne disain ja täielik funktsionaalsus võimaldavad mõõta mahtuvust, takistust, induktiivsust, impedantsi ja testida elektrolüütkondensaatoreid jada- ja paralleelahelates ilma täiendava varustuseta.
