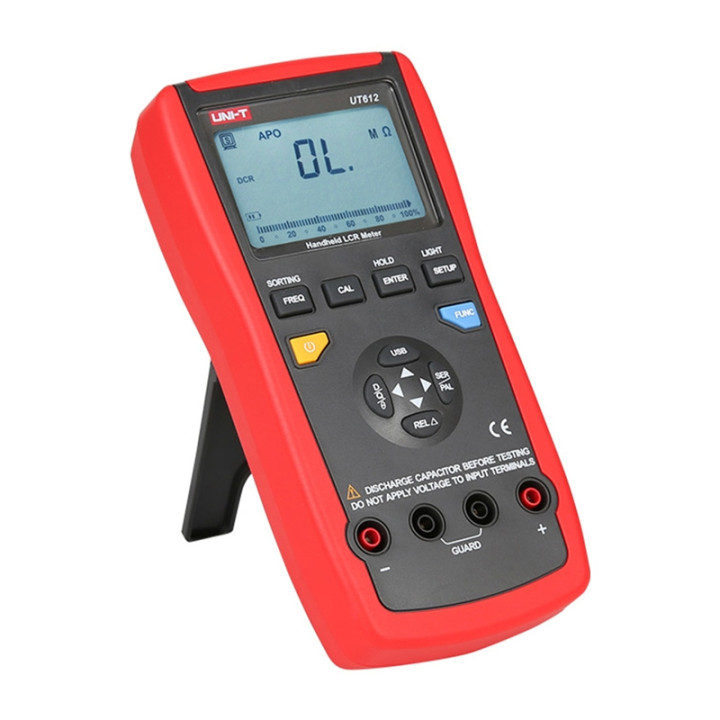

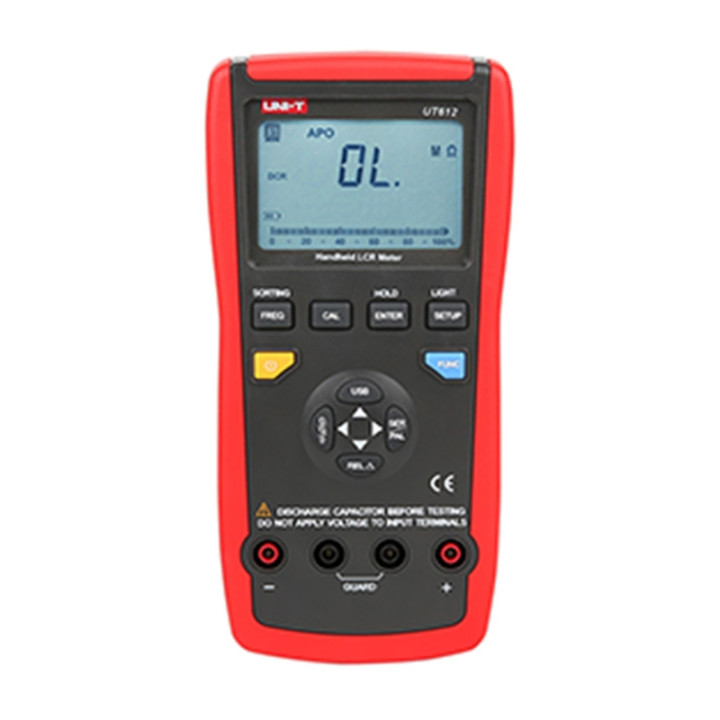

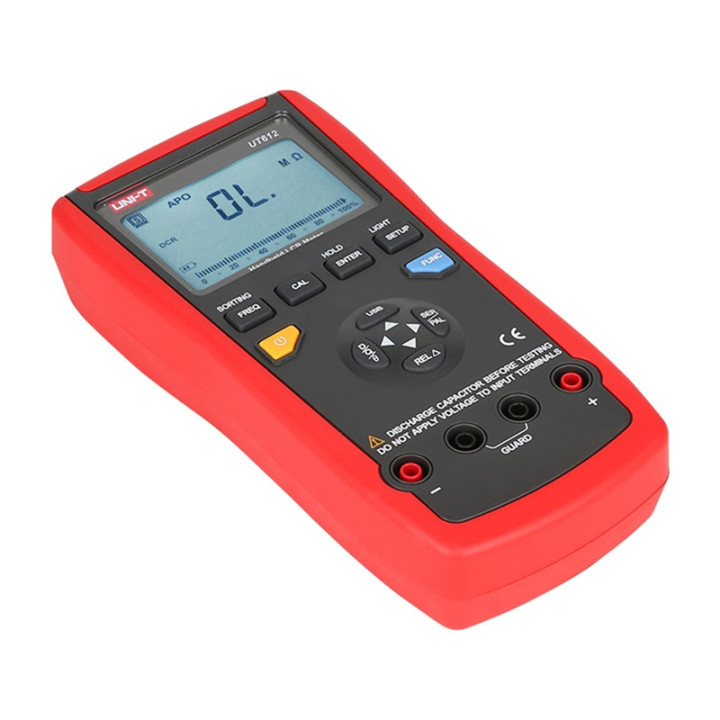

Uni-T LCR-mõõtur UT612 Pildid
| Tootja | Uni-T |
|---|---|
| Mudel | UT612 |
| Induktiivsus | 20 µH ~ 2000 H (±0.5% + 5) |
| Mahtuvus | 200 pF ~ 20 mF (±0.5% + 5) |
| Takistus | 20 Ω ~ 200 MΩ (±0.3% + 5) |
| Toetatud parameetrid | L, C, R, DCR, Q, D, θ, ESR |
| Testsagedused | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Testpinge | 0.6 Vrms |
| Ekraan | LCD (40 × 63 mm) |
| Loendused | 20 000 |
| D/Q loendused | 2 000 |
| D/Q eraldusvõime | 0.001 |
| Toiteallikas | 9V patarei (6F22) või USB-toide |
| Mõõtmed | 96 × 193 × 47 mm |
| Kaal | 374 g |
Uni-T UT612 LCR-mõõtur on täiustatud mõõteriist induktiivsuse, mahtuvuse ja takistuse täpseks testimiseks laias vahemikus – 20 µH kuni 2000 H, 200 pF kuni 20 mF ja 20 Ω kuni 200 MΩ. Seade töötab viiel testsagedusel (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), pakkudes jada- ja paralleelmõõtmisrežiime ning tuge parameetritele nagu L, C, R, DCR, Q, D, θ ja ESR. Tänu suurele täpsusele, automaatsele LCR-komponentide tuvastamisele ja USB-liidesele, mis mahutab kuni 60 000 tulemust, on UT612 ideaalne kasutamiseks tootmisliinidel, komponentide kontrollimisel ja elektroonika remondis.
Mõõtur pakub lisaks põhilistele LCR-mõõtmistele ka täiustatud võimalusi, nagu kvaliteediteguri, kao või faasinurga mõõtmine. Võrdlusfunktsioon ja hälbe mõõtmine aitavad kiiresti hinnata, kas antud komponent jääb määratud tolerantsidesse, mis kiirendab kvaliteedikontrolli ja diagnostikat. Tänu USB-liidesele saab mõõturi ühendada arvutiga ning salvestada kuni 60 000 mõõtmistulemust. See lahendus on eriti kasulik olukordades, kus pikaajaline andmete dokumenteerimine ja analüüs on olulised. Automaatne väljalülitusfunktsioon aitab säästa aku eluiga ja tühja aku indikaator (≤6.8 V) hoiab ära ootamatud katkestused. Seadet saab toita nii 9V patareiga kui ka USB kaudu, mis pakub suuremat paindlikkust. Komplekt sisaldab muu hulgas SMD-sondi, USB-kaablit ja tarkvara, seega on mõõtur kohe karbist välja võttes kasutusvalmis.
