MINIS FORUM MS-02 Ultra Mini PC Intel Core Ultra 9 285HX barebone Pildid
MINIS FORUM MS-02 Ultra Mini PC Intel Core Ultra 9 285HX barebone
Mis on pakendis
- miniarvuti
- toitejuhe
- HDMI-kaabel
- SSD jahutusradiaator
- kaitseplaat
- lahtivõtmise tööriist
- kasutusjuhend
Põhiteave
| Tootja | MINIS FORUM |
|---|---|
| Mudel | MS-02 Ultra |
| Sari | Station Mini |
| Toetatud operatsioonisüsteem | Windows 11 Pro |
| Mõõtmed | 221.5 × 97 × 225 mm |
| Kaal | 3.45 kg |
Protsessor (CPU)
| Mudel | Intel® Core™ Ultra 9 285HX |
|---|---|
| Tuumade arv | 24 (8 P-Core tuuma + 16 E-Core tuuma) |
| Lõimede arv | 24 |
| Maksimaalne taktsagedus | 5.5 GHz |
| Intel® Smart Cache | 36 MB |
| TDP | 100W PL1 / 140W PL2 |
| TDP (koos eraldiseisva graafikakaardiga) | 90W PL1 / 110W PL2 |
Graafikakaart (GPU)
| Integreeritud graafika | Intel® Graphics |
|---|---|
| Baassagedus | 300 MHz |
| Maksimaalne dünaamiline sagedus | 2 GHz |
AI mootor (Intel® AI Boost)
| NPU arvutusvõimsus | Kuni 13 TOPS |
|---|
RAM
| Pesad | 4 × DDR5 SO-DIMM (ECC tugi, XMP/OC tugi puudub) |
|---|---|
| Maksimaalne kiirus | Kuni 4800 MT/s (1R üherealise mälu puhul), kuni 4400 MT/s (2R kaherealise mälu puhul) |
| Maksimaalne maht | 256 GB |
Salvestusruum
| Vabad pesad | 2 × M.2 2280 NVMe SSD (PCIe 4.0 x4, kuni 8 TB igaüks) 2 × M.2 2280 NVMe SSD (integreeritud 25GbE võrgukaardiga; toetab kuni 8 TB/pesa – PCIe 3.0 x4 või kuni 4 TB/pesa – PCIe 4.0 x4) |
|---|---|
| Tehasekombinatsioonid | Ketas puudub, 1 TB, 2 TB |
Jahutus
| CPU jahutusradiaator | Kuue soojustoruga jahutusradiaator ja PCM-pasta |
|---|---|
| Ventilaatorid | 1 × 70 × 25 mm 1 × 60 × 20 mm |
| Maksimaalne pöörlemiskiirus | 5000 pööret minutis |
| Müratase (koormuseta) | 36 dBA (50 cm kaugusel) |
| Müratase (100% koormusel) | 46 dBA (50 cm kaugusel) |
Traadita ühenduvus
| Moodul | Intel® BE200 |
|---|---|
| Wi-Fi | Wi-Fi 7 |
| Bluetooth | 5.4 |
Sisseehitatud pordid
| LAN / võrgupordid | 2 × 25 GbE SFP+ (Intel E810) 1 × 10 GbE RJ45 (Realtek RTL8127) 1 × 2.5 GbE RJ45 (Intel I226-LM, Intel vPro tugi) |
|---|---|
| Video väljundid | 1 × HDMI™ 2.1 FRL (8K@60Hz, 4K@120Hz) 1 × USB4 DisplayPort Alt režiimiga (8K@60Hz, 4K@120Hz) 2 × USB4 V2 DisplayPort Alt režiimiga (8K@60Hz, 4K@120Hz) |
| Audio väljundid | HDMI × 1 USB4 × 1 USB4 V2 × 2 3.5 mm pesa × 1 |
| Audio sisend | 1 × 3.5 mm kombineeritud pesa (TRRS) |
I/O pordid (liidesed)
| Tagumised liidesed | 2 × 25GbE SFP+ (Intel E810) 1 × 10GbE RJ45 (Realtek RTL8127) 1 × 2.5GbE RJ45 (Intel I226-LM, vPro) 1 × HDMI™ 2.1 FRL 1 × USB4 Type-C (40 Gbps, DP 2.0, 15W PD) 3 × USB-A 10Gbps (USB 3.2 Gen 2) |
|---|---|
| Esimesed liidesed | 2 × USB4 V2 Type-C (80 Gbps, DP 2.0, 15W PD) 1 × USB-A 10Gbps (USB 3.2 Gen 2) 1 × 3.5 mm audio pesa 1 × Toitenupp |
| Sisemised liidesed | 1 × PCIe 5.0 x16 1 × PCIe 4.0 x4 1 × PCIe 4.0 x16 (tehases paigaldatud 25GbE NIC-kaardi ja 2 M.2 pesaga – laiendamiseks pole saadaval) |
Põhipaneelile paigaldatud komponendid
| Nupp | Clear CMOS × 1 |
|---|---|
| Diagnostiline LED (debug LED) | CPU × 1 RAM × 1 VGA × 1 BOOT × 1 |
Muud omadused
| VESA kinnitus | Ei toetata |
|---|---|
| Kensingtoni turvalukk | Jah |
Toiteallikas
| AC sisend | 100–240V ~6A 50–60Hz |
|---|---|
| Toiteplokk | Sisseehitatud, 350W, standardne 1U |
Toote kirjeldus
MINIS FORUM 02 Ultra MiniPC Intel Core Ultra 9 285HX protsessoriga
MINIS FORUM MS-02 Ultra on miniarvuti, mis määratleb uuesti jõudluse kontseptsiooni väikeses vormiteguris. Varustatud Intel® Core™ Ultra 9 285HX protsessoriga, millel on 24 tuuma ja taktsagedus kuni 5,5 GHz, sobib see mitmesugusteks ülesanneteks. See võimaldab ulatuslikku laiendamist – saadaval on kolm PCIe pesa ja neli M.2 NVMe SSD liidest. Võrguühenduse tagavad kaks 25 GbE porti, üks 10 GbE port ja üks 2.5 GbE port.
Kõrge jõudlus
Arvuti südameks on Intel Ultra 9 285HX protsessor, mis pakub 24 tuuma, 24 lõimet ja 36 MB vahemälu. Tänu kuni 140W TDP-le ja Intel AI Boost tehnoloogiale saab riistvara hakkama mitte ainult igapäevaste ülesannetega, vaid ka projektidega, mis nõuavad suurt arvutusvõimsust. Integreeritud Inteli graafika maksimaalse sagedusega kuni 2 GHz tagab põhilise multimeedia toe ja kõrge eraldusvõimega pildikuvamise.
Piiramatu RAM ja andmesalvestus
MINIS FORUM MS-02 Ultra toetab kuni 256 GB DDR5 RAM-i, mis on paigaldatud nelja SO-DIMM pessa. Kasutaja andmete jaoks on ette nähtud neli M.2 NVMe SSD pesa – kaks otse emaplaadil (PCIe 4.0 x4) ja kaks integreeritud 25GbE NIC võrgukaardiga. Iga pesa toetab kuni 8 TB mahutavusega draivi, mis võimaldab ehitada väga mahuka ja kiire massiivi koos RAID 0, 1, 5 või 10 konfiguratsiooni võimalusega.
Tõhus jahutus
Nii võimsate komponentide termiliste nõuete täitmiseks on kasutatud kuue soojustoruga jahutusradiaatorit ja kahte ventilaatorit – üks 70 mm ja teine 60 mm läbimõõduga. Isegi täiskoormusel hoiab seade mürataset maksimaalselt 46 dBA juures 50 cm kaugusel, mis tähendab mugavat tööd.
Kiire ja stabiilne võrguühendus
Mudel paistab silma ühenduvuse paindlikkuse poolest. Olemas on kaks 25GbE SFP+ porti, mis põhinevad Intel E810 kiibil, üks 10GbE RJ45 port (Realtek RTL8127) ja üks 2.5GbE RJ45 port koos Intel vPro toega. Terviku täiendab Inteli BE200 traadita võrgu kaart, pakkudes Wi-Fi 7 ja Bluetooth 5.4 tuge.
Lai valik porte

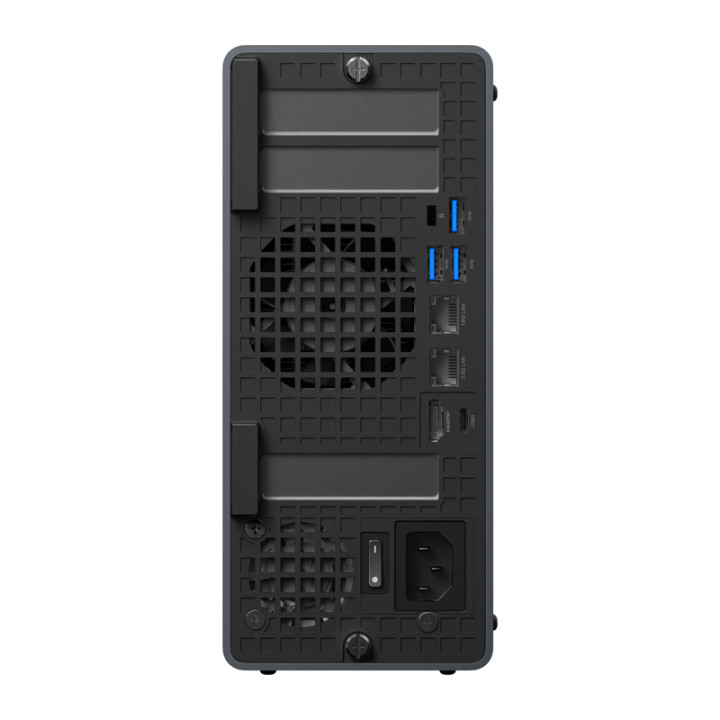

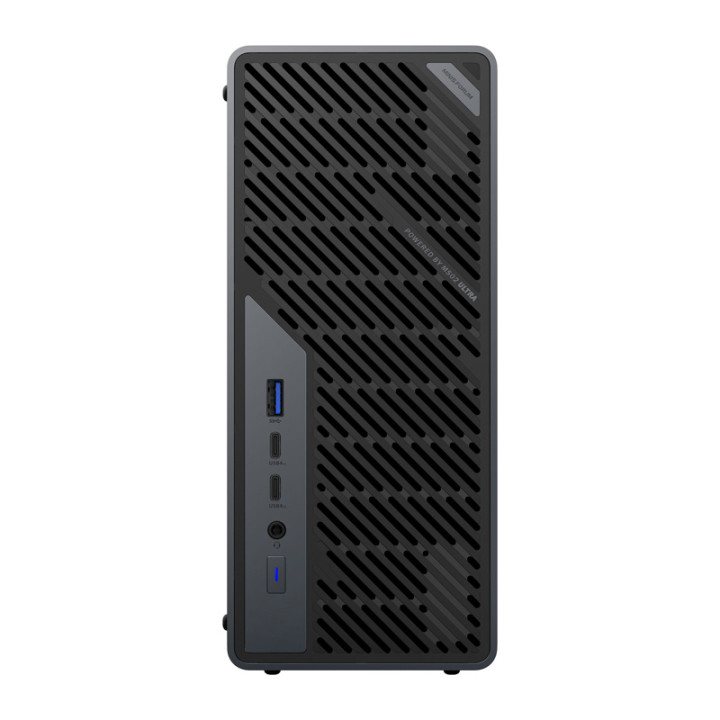

Korpuse esiküljel on kaks USB4 V2 Type-C porti 80 Gbps ribalaiusega ja DisplayPort 2.0 ning 15W laadimise toega, üks USB-A 3.2 Gen. 2 10Gbps port, 3.5 mm audio pesa ja toitenupp. Seadme tagaosas on kolm USB-A 3.2 Gen. 2 10 Gbps porti, üks USB4 Type-C liides (40 Gbps), üks HDMI 2.1 FRL ja võrgupordid: 2x 25 GbE SFP+; 10 GbE Rj45 ja 2.5 GbE Rj45.
Kasutusvalmis
Arvuti toiteallikaks on sisseehitatud 350W 1U standardne toiteplokk. Mudel toetab Windows 11 Pro ja Home versioone ning komplekt sisaldab kõiki vajalikke tarvikuid: toitejuhe, HDMI-kaabel, SSD jahutusradiaator, kaitseplaat ja lahtivõtmise tööriist.
