USB FNIRSI FNB-C2 testija Pildid

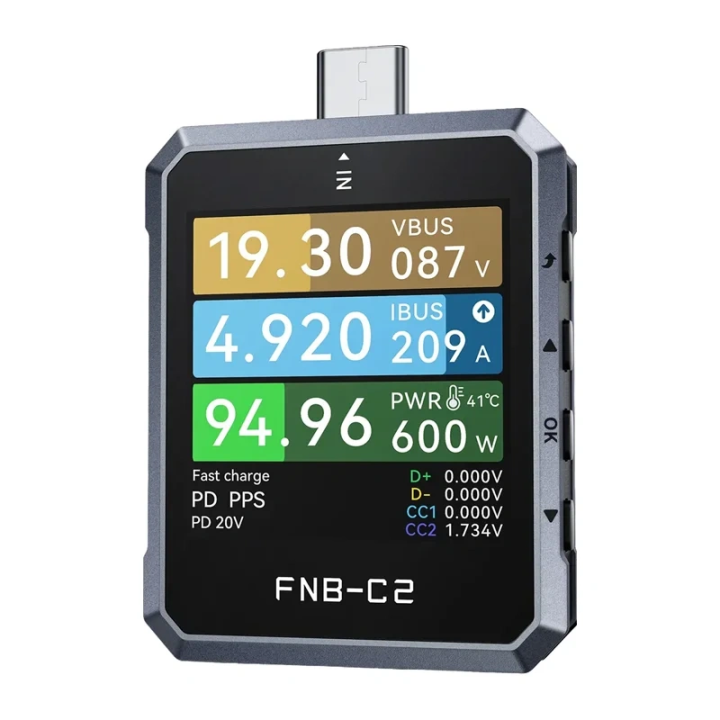

USB FNIRSI FNB-C2 testija
Mis on pakendis
- USB-testija
- kasutusjuhend
| Tootja | FNIRSI |
|---|---|
| Mudel | FNB-C2 |
| ADC | 20-bitine |
| Pinge jälgimine | Vahemik: 4 ~ 50 V / Eraldusvõime: 0,000001 V / Täpsus: ±(0,2‰ + 2) |
| Voolutugevuse jälgimine | Vahemik: 0 ~ 6,5 A / Eraldusvõime: 0,000001 A / Täpsus: ±(0,5‰ + 2) |
| Võimsuse jälgimine | Vahemik: 0 ~ 240 W / Eraldusvõime: 0,000001 W / Täpsus: ±(0,5‰ + 2) |
| D+/D− pinge | Vahemik: 0 ~ 3,3 V / Eraldusvõime: 0,001 V / Täpsus: ±(1,0% + 2) |
| CC1/CC2 pinge | Vahemik: 0 ~ 3,3 V / Eraldusvõime: 0,001 V / Täpsus: ±(1,0% + 2) |
| Seadme temperatuur | Vahemik: 1 ℃ / Eraldusvõime: 1 ℃ / Täpsus: ±(1,2% + 3) |
| Mahutavus | Vahemik: 0 ~ 9999,99 Ah / Eraldusvõime: 0,00001 Ah |
| Energiatarbimine | Vahemik: 0 ~ 9999,99 Wh / Eraldusvõime: 0,00001 Wh |
| Salvestusaeg | Vahemik: 9 h / Eraldusvõime: 1 s |
Toote kirjeldus
FNIRSI FNB-C2 USB-testija
Toiteallika parameetrite täpne analüüs, uusimate kiirlaadimisstandardite tugi ja ulatuslikud diagnostikafunktsioonid teevad FNIRSI FNB-C2-st väärtusliku tööriista elektroonikainseneridele, hooldustehnikutele ja harrastajatele. Seade võimaldab analüüsida toiteparameetreid, USB-C kaableid ja laadimisprotsessi. See pakub laia mõõtevahemikku kuni 240 W, andmete logimise funktsiooni, võimsuse kvaliteedi analüüsi ja võimalust lugeda USB-C kaablitesse salvestatud teavet. Paketi täiendab selge HD-ekraan automaatse ekraani pööramisega ja sujuv integreerimine arvutitega ilma täiendavate draiverite installimiseta.
Laboratoorse taseme täpsus igal mõõtmisel
FNIRSI FNB-C2 kasutab välist 20-bitist analoog-digitaalmuundurit (ADC), mis tagab laboratoorse mõõtmistäpsuse ja võimaldab kuvada tulemusi kuni seitsme olulise numbriga. Testija mõõdab pinget, voolutugevust ja võimsust täpsusega 0,000001 V, A ja W, võimaldades analüüsida isegi väga väikeseid muutusi toiteallika parameetrites. See toetab pingeid 4 kuni 50 V, voolutugevust kuni 6,5 A ja võimsust kuni 240 W, seega töötab see sujuvalt nii traditsiooniliste laadijate kui ka moodsate 100 W, 140 W või 240 W toiteallikatega. Tööohutust suurendab sisseehitatud temperatuuriandur, mis jälgib seadme temperatuuri reaalajas 1°C täpsusega.
Täielik kontroll laadimise üle
Testija toetab Power Delivery 3.1 EPR standardit, kasutades spetsiaalset kiipi, mis vastutab protokollisuhtluse eest, tagades stabiilse ühilduvuse moodsate laadijatega. See tuvastab ja aktiveerib automaatselt kõige populaarsemad kiirlaadimistehnoloogiad, sealhulgas UFCS, Quick Charge 2.0, 3.0, 4 ja 5, Huawei FCP ja SCP, OPPO VOOC ja SVOOC ning VIVO VFCP. Seade suudab samuti hõivata Power Delivery protokolli läbirääkimiste andmeid laadija ja toidetava seadme vahel, mis hõlbustab ühilduvusprobleemide tuvastamist. Lisafunktsiooniks on QC-suhtluse konverteerimine PD-ks, mis aitab parandada ühilduvust erinevaid kiirlaadimisstandardeid kasutavate seadmete vahel.
USB-C kaablite detailne analüüs
FNIRSI FNB-C2 võimaldab lugeda USB-C kaablite E-Marker kiipidesse salvestatud teavet. See võimaldab kontrollida 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ja Thunderbolt 4 kaablite parameetreid, sealhulgas nende tüüpi, pikkust, maksimaalset võimsust, andmeedastuskiirust ja standardiversiooni. Testija pakub ka simulatsioonifunktsiooni erinevatele kaablikonfiguratsioonidele – alates E-Marker kiibita mudelitest, mis toetavad kuni 60 W võimsust, kuni 100 W ja 240 W EPR profiilidega ühilduvate kaabliteni. USB 4 Gen3 standardile vastavad 24-viigulised USB-C isas- ja emasliitmikud toetavad kahesuunalist voolu mõõtmist ja võimaldavad kaableid ühendada mõlemas suunas.
Professionaalne toite kvaliteedi analüüs
Seade pakub kahte režiimi toiteparameetrite analüüsimiseks. Esimene režiim võimaldab joonistada pinge, voolutugevuse ning D+ ja D− lainekujusid proovivõtusagedusega 2 kuni 1000 proovi sekundis, teist kasutatakse pinge pulsatsiooni kiireks analüüsiks proovivõtusagedusega 20 000 kuni 2 miljonit proovi sekundis. Testija kuvab ka USB siini pinge (VBUS) lainekuju reaalajas, võimaldades hinnata toiteallika stabiilsust sagedusvahemikus 20 kHz kuni 2 MHz. Salvestusfunktsioon võimaldab pidevalt salvestada pinge ja voolutugevuse lainekujusid kuni 9 tunni jooksul, võimalusega määrata salvestusintervall 1 kuni 120 sekundit ning määrata mõõtmiste alguse ja lõpu tingimused.
Andmed jõudluse hindamiseks
FNIRSI FNB-C2 salvestab mõõtmistulemused kümnesse sõltumatusse statistikakomplekti, mis hõlmavad mahutavust, energiat ja tööaega. Kogutud andmete põhjal arvutab see automaatselt aku mahutavuse ja laadimise efektiivsuse, hõlbustades toiteallikate, akupankade või elementide jõudluse hindamist. See lahendus võimaldab mugavalt võrrelda järjestikuseid mõõtmisi ja jälgida parameetrite muutusi pikema kasutusperioodi jooksul.
Hõlpsasti loetav ekraan ja kasutajasõbralik töö
1,54-tolline värviline TFT-LCD ekraan eraldusvõimega 240 × 240 pikslit tagab kõigi parameetrite selge vaate. Sisseehitatud gravitatsiooniandur pöörab pilti automaatselt neljas suunas, tagades, et ekraan jääb hõlpsasti loetavaks sõltumata seadme orientatsioonist. Testija töötab Windows ja macOS arvutitega ilma täiendavate draiverite installimiseta, võimaldades teil hõlpsasti laiendada selle funktsionaalsust ja värskendada tarkvara, kuna seade tuvastatakse USB-mälupulgana. Samuti saate reguleerida ekraani heledust, automaatse hämardamise aega, värviteemat ja liidese keelt ning vajadusel kiiresti taastada tehaseseaded.
