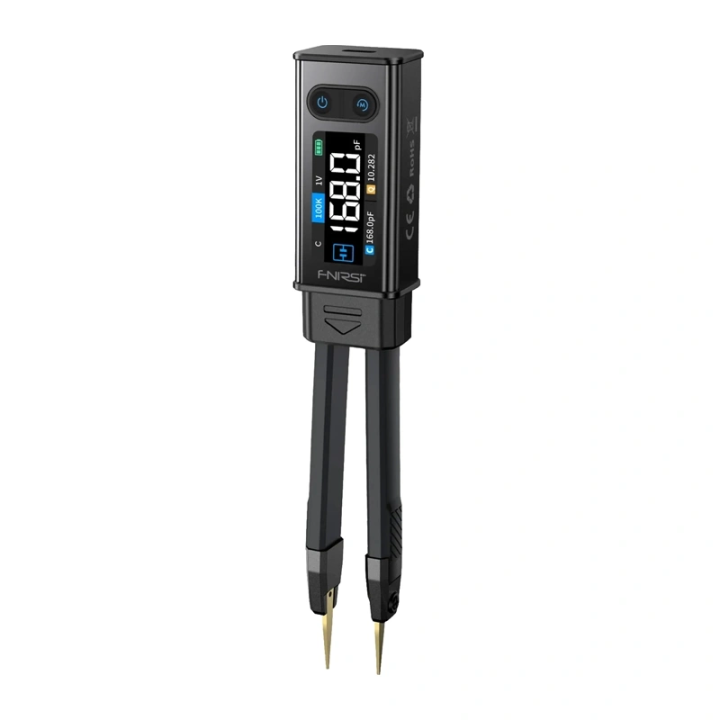

FNIRSI LCR-ST2Plus LCR-tester
FNIRSI LCR-ST2Plus võimaldab mõõta komponentide elektrilisi parameetreid ja pakub laia kasutusvaldkonda nii seadmete hooldamisel kui ka uute vooluringide projekteerimisel. See pakub mõõtmisi mitmel sagedusel ja testpinge tasemel, intelligentse komponentide tuvastamise ning funktsioone, mis lihtsustavad üksikute komponentide ja tervete tootmispartiide testimist. Selle kompaktne, pintsettilaadne disain, kergesti loetav värviline ekraan ja kuni 3-tunnine tööaeg ühe laadimisega muudavad seadme ideaalseks nii laboritingimustes kui ka välikasutuseks.
Lai mõõtepiirkond ja põhjalik parameetrite analüüs
FNIRSI LCR-ST2Plus võimaldab täpselt mõõta takistust vahemikus 10 mΩ kuni 10 MΩ, mahtuvust 1 pF kuni 22 mF, induktiivsust 1 μH kuni 10 H, pinget kuni ±30 V ja dioode päripingega kuni 0.7 V. Lisaks põhiväärtustele kuvab seade ka mitmeid testitava komponendi käitumist kirjeldavaid parameetreid, nagu D, Q, Z, X, θ ja ESR. See võimaldab komponentide omadusi ja nende sobivust konkreetseteks rakendusteks palju täpsemalt hinnata, ilma et peaks kasutama mitut erinevat mõõteriista.
Paindlikud seaded veelgi suurema täpsuse saavutamiseks
Tester pakub viit mõõtesagedust (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), mis võimaldavad valida optimaalsed tingimused testitava komponendi tüübile. Saadaval on ka neli RMS-testpinge taset (0.1 V, 0.3 V, 0.6 V ja 1.0 V), mis võimaldavad suurendada mõõtmiste stabiilsust ja täpsust erinevate komponentide puhul. Lisaks on eeliseks seeria- ja paralleelühenduste ekvivalentväärtuste samaaegne kuvamine, mis vähendab parasiitparameetrite mõju ja parandab takistite, induktiivpoolide ja kondensaatorite mõõtmise täpsust.
Nutikad funktsioonid igapäevatöö lihtsustamiseks
LCR-ST2Plus on varustatud täieliku sageduspühkimise režiimiga vahemikus 100 Hz kuni 100 kHz, mis võimaldab ühe käsuga analüüsida testitava komponendi sageduskarakteristikut. Nutikas sorteerimisfunktsioon võrdleb tulemusi automaatselt etteantud nimiväärtuste ja tolerantsidega, klassifitseerides komponendid koheselt vastavalt vajadusele. See lahendus kiirendab märkimisväärselt suuremate komponentide partiide testimist ja vähendab vigade riski.
Mugav komponentide testimine

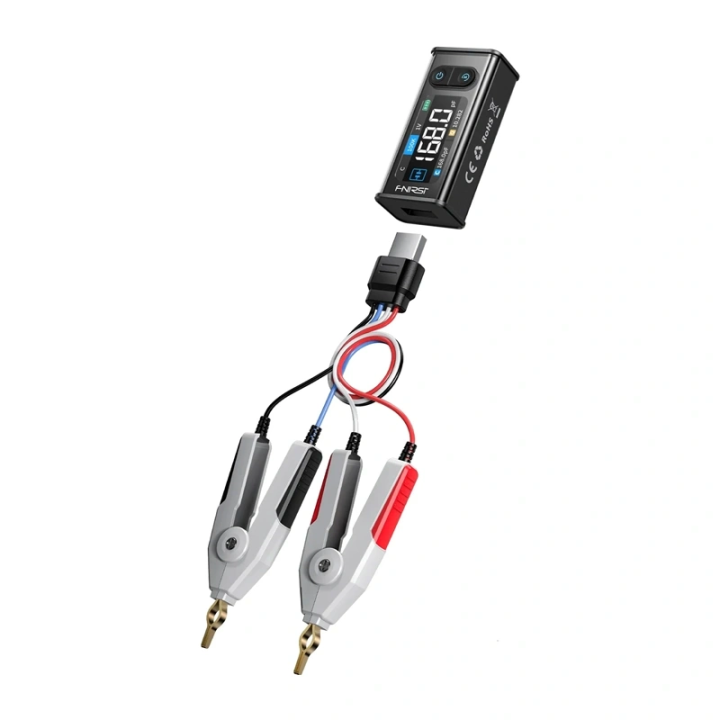

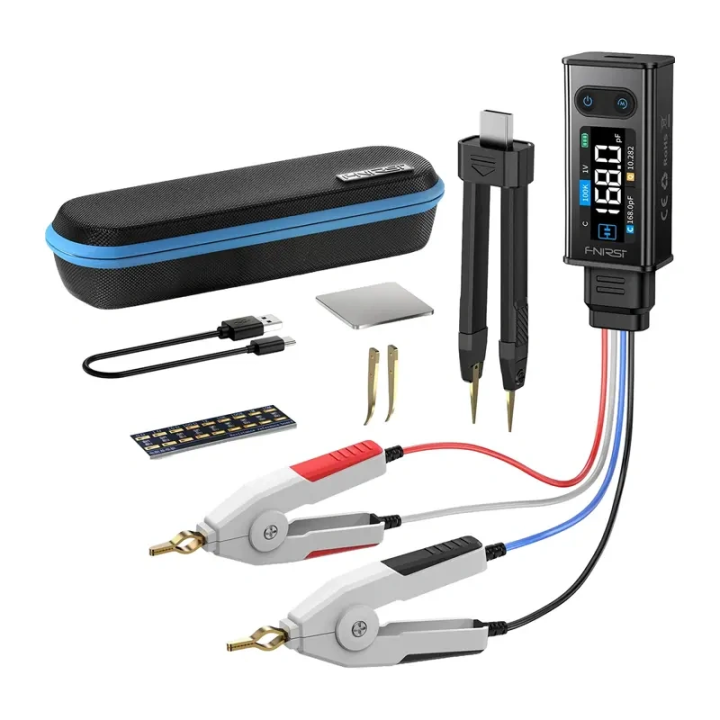

Seade on disainitud erinevat tüüpi komponentide testimiseks. Komplektis on sirged ja kõverad pintsett-tüüpi testotsikud, mis hõlbustavad väikeste SMD-komponentide käsitsemist. Suuremate ja läbiva avaga komponentide jaoks on kaasas Kelvini klambriga juhe, mis kasutab neljajuhtmelist mõõtmismeetodit, tagades kõrge täpsuse. Tester tuvastab automaatselt takistid, kondensaatorid ja induktiivpoolid ning kuvab ekraanil samaaegselt testitava komponendi kaks kõige olulisemat parameetrit. Samuti on teil juurdepääs HOLD, Max ja Min funktsioonidele ning võimalus kohandada süsteemi seadeid vastavalt oma eelistustele.
Hõlpsasti loetav ekraan ja ergonoomiline disain
1.47-tolline HD-värviekraan tagab mõõtmistulemuste selge esituse, muutes andmete lugemise lihtsaks nii töökojas kui ka välitöödel. Automaatne ekraani pööramine kohandub seadme hoidmisviisiga, tagades mugava kasutuse nii parema- kui ka vasakukäelistele. Seade on varustatud magnetkinnitusega, mis tagab lihtsa hoiustamise ja kiire ligipääsu töötamise ajal.
Mobiilsus, ohutus ja kasutusvalmidus
Kompaktne, pintsett-tüüpi korpus tähendab, et tester mahub hõlpsalt taskusse või tööriistakotti, nii et see on alati käepärast. Sisseehitatud 300 mAh liitiumaku tagab kuni 3 tundi pidevat tööd ja kaasaegne USB-C port võimaldab mugavat laadimist. Seade toetab ka pinge mõõtmist kuni ±30 V ja on varustatud turvafunktsioonidega, mis suurendavad teostatavate testide ohutust, võimaldades mugavat tööd paljude elektroonikakomponentidega.
