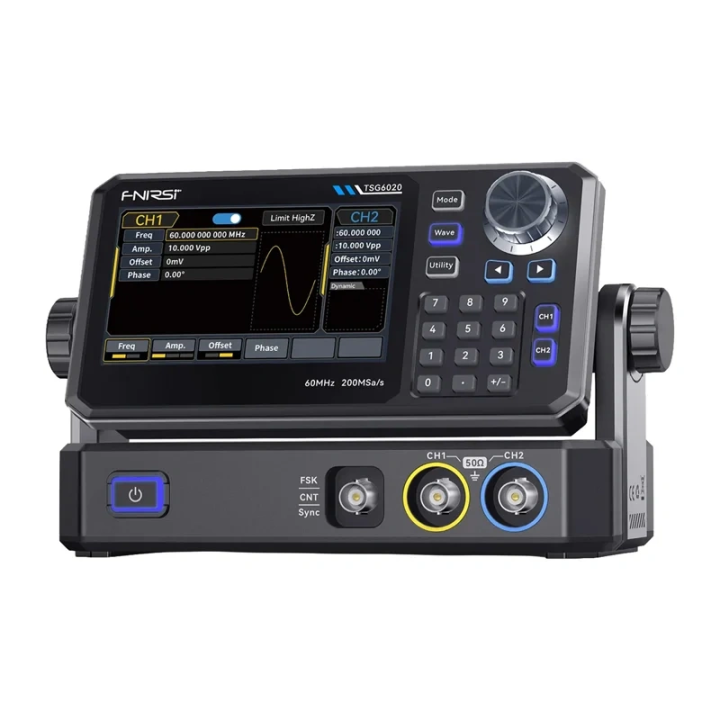

FNIRSI TSG3020 funktsioonigeneraator

FNIRSI TSG3020 ühendab endas suure signaali genereerimise täpsuse ja intuitiivse kasutamise, muutes selle ideaalseks laborites, töökodades ja välitingimustes kasutamiseks. Selle kahekanaliline disain, väljundsagedus kuni 60 MHz, 200 MSa/s diskreetimissagedus ja 14-bitine eraldusvõime võimaldavad luua kvaliteetseid signaale minimaalse moonutusega. Seade pakub laia valikut standardseid ja meelevaldseid lainekujusid, toetab kuut tüüpi modulatsiooni ja sageduse pühkimise funktsiooni ning sisseehitatud sagedusloendur suurendab veelgi selle mõõtmisvõimalusi. Komplekti täiendavad selge puuteekraan, täiustatud signaali kvaliteedi parandamise tehnoloogiad ja vastupidav disain, mis on ehitatud intensiivseks kasutamiseks.

Kaks sõltumatut kanalit

Generaator on varustatud kahe sõltumatu väljundkanaliga, mis võimaldavad samaaegselt genereerida kahte erinevat signaali ja hõlbustavad keerukamaid mõõtmisi. Maksimaalne väljundsagedus on 60 MHz ja amplituudi vahemik on optimeeritud erinevate koormus- ja sageduskonfiguratsioonide jaoks. Suure impedantsi korral on vahemik 2 mVpp kuni 20 Vpp sagedustel alla 10 MHz ja 2 mVpp kuni 10 Vpp sagedustel üle 10 MHz. 50 Ω koormuse korral pakub generaator vahemikku 1 mVpp kuni 10 Vpp alla 10 MHz ja 1 mVpp kuni 5 Vpp sagedustel üle 10 MHz. 200 MSa/s diskreetimissagedus ja 14-bitine vertikaalne eraldusvõime tagavad lainekuju täpse taasesituse, peente detailide säilimise ja väga madala moonutuse.

Standardsed ja meelevaldsed lainekujud

TSG3020 genereerib kõige sagedamini kasutatavaid lainekujusid, nagu siinus, ruut, saehammas, impulss, müra ja alalisvool. Samuti toetab see punkt-punktilt loodud kohandatud meelevaldseid lainekujusid, võimaldades täpselt taasesitada isegi väga keerulisi signaale. VeriPoint tehnoloogia võimaldab genereerida meelevaldseid lainekujusid diskreetimissagedusega 1 µSa/s kuni 200 MSa/s, säilitades samal ajal täieliku signaali detaili ja väga madala džiitri (alla 200 ps). ZeroSurge tehnoloogia tagab ruut-, impulss- ja saehammaslainete kõrgeima kvaliteedi, piirates ületust maksimaalselt 1%-ni ja pakkudes väga lühikesi tõusu- ja langusaegu kuni 13,5 ns. Tulemuseks on teravad servad ja suurem täpsus elektroonikalülituste testimisel.

Täiustatud modulatsioon

Generaator toetab kuut modulatsioonitüüpi (AM, FM, PM, FSK, ASK ja PSK), muutes selle ideaalseks digitaalsete sidesüsteemide ja raadioseadmete testimiseks. Sageduse pühkimise funktsioon töötab lineaarses või logaritmilises režiimis ning pühkimisaega saab reguleerida vahemikus 1 ms kuni 500 s täpsusega ±0,1%. Need võimalused võimaldavad mugavalt analüüsida filtrite karakteristikuid ja testitavate süsteemide sagedusreaktsiooni. Sisseehitatud 7-kohaline sagedusloendur toetab TTL-signaale vahemikus 100 mHz kuni 100 MHz, mõõtes sagedust, perioodi ja täitetegurit täpsusega ±51 ppm.

Mugav kasutamine igaks ülesandeks

FNIRSI TSG3020 tagab väga kõrge signaali kvaliteedi ka nõudlikes rakendustes. See pakub amplituudi vahemikus 1 mVpp kuni 10 Vpp 50 Ω koormusel, faasimüra, mis ei ületa -125 dBc/Hz 10 MHz juures ja 10 kHz kõrvalekaldega, ning harmoonilist moonutust alla -40 dBc 30 kuni 60 MHz vahemikus. Seadet on lihtne kasutada tänu 4,3-tollisele värvilisele TFT-LCD puuteekraanile, mida toetavad füüsilised nupud, mis võimaldavad parameetreid kiiresti muuta. Töötamise ajal kuvab ekraan lainekujude eelvaate ja generaatori hetkeseisu, mis hõlbustab kõigi seadistuste konfigureerimist ja jälgimist.

Laiad konfigureerimisvõimalused

Generaator on varustatud põhjalike väljundkaitsefunktsioonidega, sealhulgas kanalite eraldamine, maanduskaitse ja TTL-ühilduv sünkroniseerimisväljund, mis tagavad ohutu ja stabiilse töö isegi nõudlikes tingimustes. Tõhus jahutussüsteem koos alumiiniumist jahutusradiaatori ja vaikse ventilaatoriga hoiab optimaalset temperatuuri, tagades seadme stabiilse jõudluse ka pikaajalisel kasutamisel. Mittekustuv mälu võimaldab salvestada kuni 24 kohandatud meelevaldset lainekuju ja neid hetkega ilma uuesti konfigureerimata uuesti kasutada. TSG3020 toetab pideva töö režiimi, väravaga väljundit, modulatsiooni ja pühkimisfunktsiooni, pakkudes suurt paindlikkust mõõtmiskomplektide ja automatiseeritud testimissüsteemide ehitamisel.
