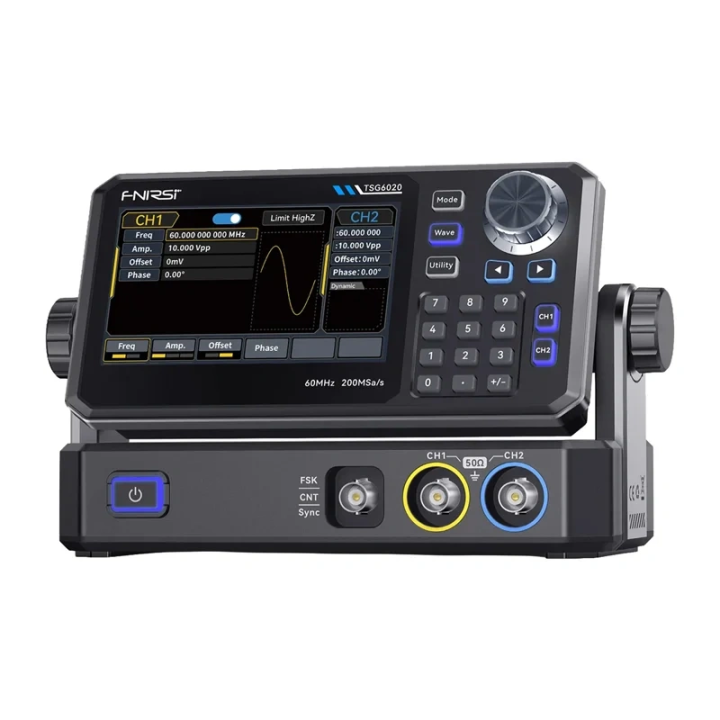

FNIRSI TSG6020 funktsioonigeneraator Pildid
| Tootja | FNIRSI |
|---|---|
| Mudel | TSG6020 |
| Maksimaalne väljundsagedus | 60 MHz |
| Diskreetimissagedus | 200 MSa/s |
| Vertikaalne lahutus | 14 bitti |
| Kanalid | 2 |
| Maksimaalne väljundamplituud | 20 Vpp (<10 MHz) / 10 Vpp (>10 MHz) |
| Siinuslaine sagedus | 1 µHz–60 MHz |
| Ruutlaine sagedus | 1 µHz–24 MHz |
| Impulsslaine sagedus | 1 µHz–24 MHz |
| Modulatsioonitüübid | AM, FM, PM, FSK, ASK, PSK |
| Pühkimisrežiimid | Lineaarne pühkimine, logaritmiline pühkimine |
| Sisseehitatud sagedusloendur | 7-kohaline |
| Ekraan | 4.3” TFT LCD, 480 x 272 |
Täpne signaali genereerimine, ulatuslikud konfigureerimisvõimalused ja täiustatud mõõtmisfunktsioonid muudavad FNIRSI TSG6020 ideaalseks kasutamiseks laborites, samuti hooldustöödeks ja elektrooniliste vooluahelate projekteerimiseks. Selle kahekanaliline disain, väljundsagedus kuni 60 MHz ja 200 MSa/s diskreetimissagedus 14-bitise lahutusega tagavad lainekuju ustava taasesitamise ja kõrge töökindluse. Generaator toetab paljusid modulatsioonitüüpe, võimaldab luua oma suvalisi lainekujusid ning pakub sageduse pühkimise funktsiooni ja sisseehitatud sagedusloendurit. Intuitiivne puuteekraan, kiire juurdepääs salvestatud seadistustele ja vastupidav disain tagavad, et seadet on lihtne kasutada ka intensiivse ja pikaajalise töö ajal.
FNIRSI TSG6020 on varustatud kahe sõltumatu väljundkanaliga, mis võimaldavad genereerida kahte erinevat signaali korraga ja mugavalt teha täpsemaid katseid ning analüüse. Generaator pakub väljundsagedust kuni 60 MHz ning tänu 200 MSa/s diskreetimissagedusele ja 14-bitisele vertikaalsele lahutusele tagab see lainekuju väga täpse taasesitamise minimaalsete moonutustega. Väljundpinge vahemik on optimeeritud erinevate koormuskonfiguratsioonide jaoks – 2 mVpp kuni 20 Vpp suure impedantsi korral sagedustel alla 10 MHz, 2 mVpp kuni 10 Vpp üle 10 MHz, samuti 1 mVpp kuni 10 Vpp ja 1 mVpp kuni 5 Vpp 50 Ω koormuse korral. See paindlikkus võimaldab seadet kasutada paljudes nõudlikes labori- ja projekteerimisrakendustes.
Generaator toetab kõiki tavaliselt kasutatavaid lainekujusid, nagu siinus, ruut, saehammas, impulss, müra ja DC. Lisaks eelmääratletud lainekujudele võimaldab see taasesitada oma suvalisi lainekujusid punkt-punkti meetodil, tagades, et kõik lainekuju üksikasjad säilivad. VeriPointi tehnoloogia kasutab diskreetimissagedust vahemikus 1 µSa/s kuni 200 MSa/s ja väga väikest värinat alla 200 ps, tagades isegi kõige keerulisemate signaalikujude täpse taasesitamise. Seade toetab ka kuut modulatsioonitüüpi (AM, FM, PM, FSK, ASK ja PSK), muutes selle ideaalseks digitaalsete sideskeemide ja raadiosüsteemide testimiseks.
ZeroSurge tehnoloogia vähendab märkimisväärselt ülevõnkumist ruut-, impulss- ja saehammaskujulistes signaalides. Ülevõnkumine ei ületa 1% ning tõusu- ja langusaeg on maksimaalselt 13,5 ns, mis tagab teravad servad ja genereeritud lainekujude väga suure täpsuse. Generaator on varustatud ka seitsmekohalise sagedusloenduriga, mis mõõdab TTL-taseme signaalide sagedust, perioodi ja täitetegurit vahemikus 100 mHz kuni 100 MHz ±51 ppm täpsusega. Kõrget signaali kvaliteeti kinnitavad ka parameetrid, sealhulgas madal faasimüra tase kuni -125 dBc/Hz 10 MHz juures (10 kHz nihe) ja harmooniliste moonutused alla -40 dBc vahemikus 30 kuni 60 MHz.
FNIRSI TSG6020 pakub sageduse pühkimist nii lineaarses kui ka logaritmilises režiimis. Pühkimisaega saab reguleerida vahemikus 1 ms kuni 500 s ±0,1% täpsusega, mis hõlbustab muuhulgas filtrite omaduste analüüsimist ja mitmesuguste elektrooniliste vooluahelate reaktsiooni testimist. Kasutamist lihtsustab 4,3-tolline värviline TFT-LCD puuteekraan, mis töötab koos traditsiooniliste füüsiliste nuppudega. Ekraanil kuvatakse genereeritud lainekuju reaalajas eelvaade ja peamised tööparameetrid, mis võimaldavad kiiresti seadistusi kontrollida ja vajalikke muudatusi teha.
Generaator on loodud usaldusväärseks tööks intensiivse kasutamise ajal. Tõhusa soojuse hajutamise tagab alumiiniumist jahutusradiaator, mida toetab vaikne ventilaator, mis hoiab komponentide temperatuuri õigel tasemel ka paljude töötundide jooksul. Disain sisaldab ka väljundkanali kaitset, isolatsiooni ja maanduskaitset, samas kui TTL-ühilduv sünkroniseerimisväljund suurendab integreerimisvõimalusi teiste mõõteseadmetega. Mittekustuv mälu võimaldab salvestada kuni 24 kohandatud suvalist lainekuju, mida saab koheselt taastada ilma ümberkonfigureerimise vajaduseta. Generaator toetab ka mitut töörežiimi, sealhulgas pidevat, väravaga, modulatsiooni- ja pühkimisrežiime, pakkudes suurt paindlikkust isegi keeruliste katsestendide seadistamisel.
