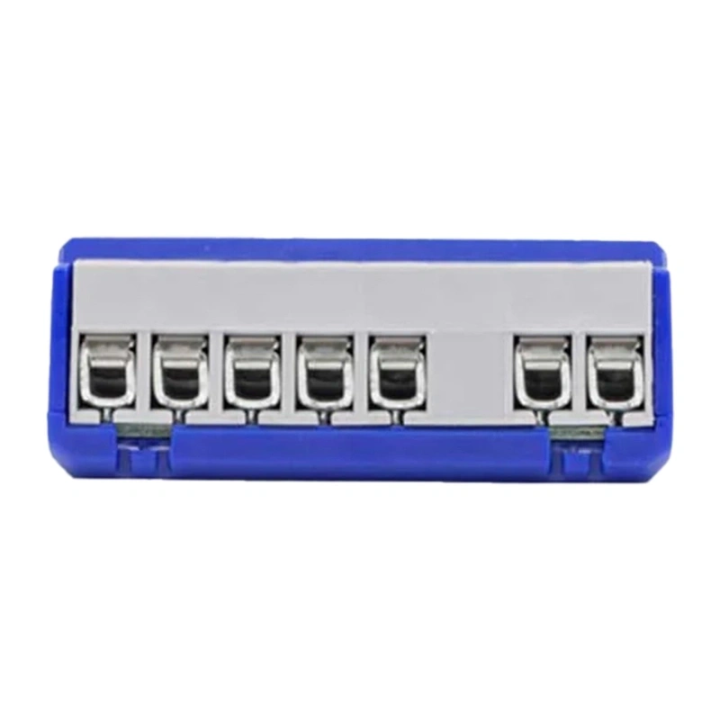

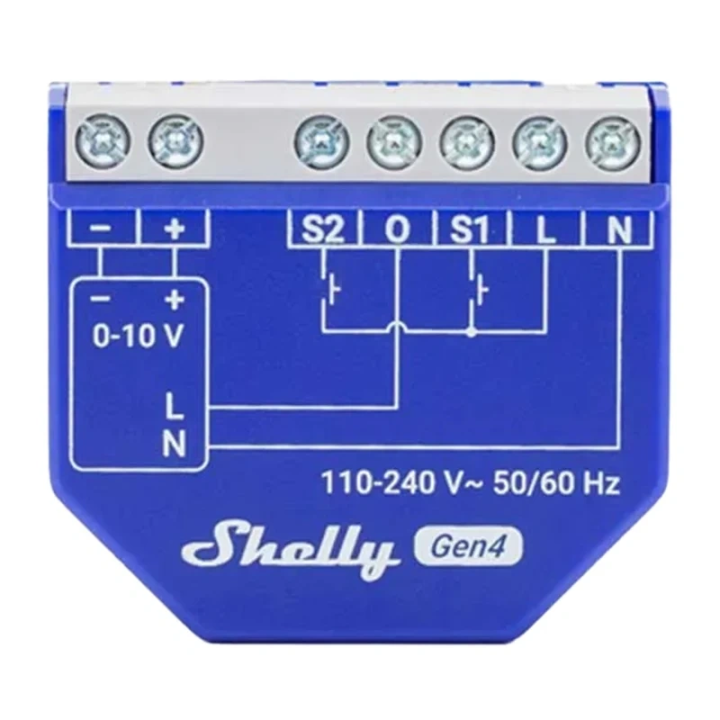

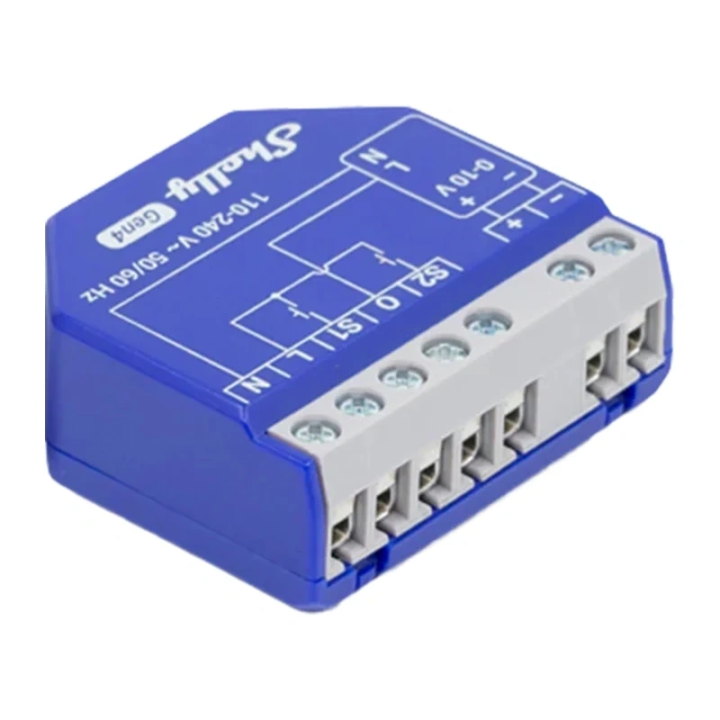

SHELLY Dimmer 0/1-10V PM Gen4 Pildid
SHELLY Dimmer 0/1-10V PM Gen4
Mis on pakendis
- Dimmer
- Matter QR-kood
- Kasutusjuhend
Üldine
| Tootja | Shelly |
|---|---|
| Mudel | Dimmer 0/1-10V PM G4 |
Füüsilised spetsifikatsioonid
| Mõõtmed (K × L × S) | 38,5 × 43,5 × 17 mm |
|---|---|
| Kaal | 28,5 g |
| Kruviklemmide maksimaalne pingutusmoment | 0,4 Nm |
| Juhtme ristlõige | 0,2–2,5 mm² (ühesoonelised, mitmesoonelised ja hülsiga lõpetatud juhtmed) |
| Juhtme koorimispikkus | 5–6 mm |
| Paigaldus | Harukarbis, seinalüliti taga või laekonstruktsioonis |
| Korpuse materjal | Plastik |
| Korpuse värv | Korpus: Pantone 2736C (sinine) Trükis: valge |
| Ühenduse värv | Hall |
Töötingimused
| Töötemperatuur | -20°C kuni 40°C |
|---|---|
| Niiskus | 30% kuni 70% suhtelist õhuniiskust |
| Maksimaalne töökõrgus | 2000 m üle merepinna |
Elektrilised spetsifikatsioonid
| Toiteallikas | 110–240 V AC, 50/60 Hz |
|---|---|
| Energiatarve | < 1,5 W |
| Pingereguleerimise tüüp 0–10 V / 1–10 V | Voolu andmine (Current Sourcing) Voolu neelamine (Current Sinking) |
| Väline kaitse | 16 A, väljalülitustunnusjoon B või C, katkestusvõime 6 kA, energiapiirangu klass 3 |
Väljundahela parameetrid
| Maksimaalne lülituspinge | 240 V AC |
|---|---|
| Maksimaalne lülitusvool | 13 A |
| Maksimaalne juhtvool | 35 mA |
Andurid ja mõõtmised
| Voltmeeter (AC) | 110–240 V |
|---|---|
| Pinge mõõtmise täpsus | ±10% |
| Ampermeeter (AC) | 50 mA–16 A |
| Voolutugevuse mõõtmise täpsus | ±10% |
| Mõõtmisandmete salvestamine | Ei |
| Sisemine temperatuuriandur | Jah |
Wi-Fi
| Protokoll | 802.11 b/g/n/ax |
|---|---|
| Raadiosagedusala (RF) | 2401–2483 MHz |
| Maksimaalne RF-saatevõimsus | < 20 dBm |
| Leviala | Kuni 30 m siseruumides ja kuni 50 m välitingimustes (sõltuvalt keskkonnatingimustest) |
Bluetooth
| Protokoll | 5.0 |
|---|---|
| Raadiosagedusala (RF) | 2402–2480 MHz |
| Maksimaalne RF-saatevõimsus | < 4 dBm |
| Leviala | Kuni 10 m siseruumides ja kuni 30 m välitingimustes (sõltuvalt keskkonnatingimustest) |
Zigbee
| Protokoll | 802.15.4 |
|---|---|
| Zigbee repiiteri funktsioon | Jah |
| Raadiosagedusala (RF) | 2405–2480 MHz |
| Maksimaalne RF-saatevõimsus | < 20 dBm |
| Leviala | Kuni 100 m siseruumides ja kuni 300 m välitingimustes (sõltuvalt keskkonnatingimustest) |
Mikrokontroller
| Protsessor (CPU) | ESP32-C6 |
|---|---|
| Kellasagedus | 80 MHz |
| Välkmälu | 8 MB |
Tarkvara funktsioonid
| Ajakavad | 20 |
|---|---|
| Veebikonksud (URL-i toimingud) | 20 (kuni 5 URL-i veebikonksu kohta) |
| Skriptide tugi | Jah |
| MQTT | Jah |
| Täiustatud ajakavad | Jah |
| KVS (Key-Value Store) | Jah |
Toote kirjeldus
Shelly Dimmer 0/1–10V PM Gen4 on nutikas dimmer, mis on mõeldud 0–10 V ja 1–10 V standardeid kasutavatele seadmetele, nagu LED-valgustus, mootorid ja ventiilid. See võimaldab sujuvat heleduse reguleerimist, energiatarbimise jälgimist ja kaugjuhtimist rakenduse, nutikodu süsteemi või tavaliste seinalülitite kaudu. Tänu Wi-Fi, Zigbee, Bluetoothi ja Matteri toele integreerub see hõlpsalt kaasaegsete automatiseerimisökosüsteemidega ning paigaldus olemasoleva lüliti taha võimaldab moderniseerida süsteemi ruumi väljanägemist muutmata. See mitmekülgne lahendus on ideaalne kodudesse, kontoritesse, hotellidesse ja äripindadesse, pakkudes mugavust, energiasäästu ja täielikku kontrolli valgustuse üle.
Nutikas juhtimine ilma juhtmete väljavahetamiseta
Shelly Dimmer 0/1–10V PM Gen4 on loodud olemasolevate valgustussüsteemide moderniseerimiseks. Moodul paigaldatakse olemasoleva seinalüliti taha, mis võimaldab säilitada praegust riistvara, lisades samal ajal nutika juhtimise funktsioonid. See toetab nii ühe- kui ka kahe nupuga juhtimist, võimaldades mugavalt tulesid hämardada ja heledamaks muuta, ilma et peaksite muutma süsteemi kasutamise viisi.
Täielik kontroll valgustuse ja atmosfääri üle
Seade ühildub 0–10 V ja 1–10 V juhtsisenditega varustatud seadmetega, muutes selle sobivaks mitte ainult LED-valgustuse, vaid ka mootorite ja ventiilide juhtimissüsteemide jaoks. Saate täpselt määrata minimaalse ja maksimaalse heledustaseme, reguleerida valguse ülemineku kiirust ja määrata, kui hele peaks valgus olema sisselülitamisel. Öörežiim vähendab automaatselt heledust valitud kellaaegadel, pakkudes magamistoas, lastetoas või esikus pehmet valgust ilma pimestamata.
Nutikas automatiseerimine vastavalt teie igapäevarütmile
0/1–10V PM Gen4 dimmer võimaldab luua keerukaid automatiseerimisstsenaariume, mis välistavad vajaduse käsitsi valgustuse juhtimise järele. Saate ajastada iganädalasi ja iga-aastaseid rutiine, sünkroniseerida valgustust päikesetõusu ja -loojanguga, kasutada automaatseid sisse/välja taimereid ja luua oma individuaalsetele vajadustele vastavaid skripte. Seade toetab ka Webhooke, MQTT-d, HTTP-d, HTTPS-i, UDP-d ja KNXnet/IP-side, võimaldades sujuvat integreerimist täiustatud hooneautomaatikasüsteemidega.
Mitme protokolliga side ja lai ühilduvus
Kaasaegne Shelly ESP32-C6 kiip tagab suure jõudluse ja stabiilse töö. Moodul toetab samaaegselt Wi-Fi, Zigbee, Bluetoothi ja Matteri, võimaldades integreerimist populaarseimate nutikodu platvormidega, nagu Google Home, Amazon Alexa, Samsung SmartThings ja Home Assistant. Sisseehitatud Wi-Fi ja Zigbee signaalivõimendi aitab laiendada võrgu leviala ning Bluetooth Low Energy (BLE) lüüsi funktsioon võimaldab sidet Bluetoothi ja Wi-Fi seadmete vahel, hõlbustades kogu nutikodu ökosüsteemi laiendamist.
Energiatarbimise jälgimine ja suurem efektiivsus
Sisseehitatud mõõtmismoodul jälgib pidevalt ühendatud seadmete pinget, voolutugevust ja energiatarbimist. See võimaldab reaalajas jälgida energiakulu, tuvastada ebaefektiivseid süsteeme ja lihtsamini optimeerida tegevuskulusid. Valgustuse automaatne hämardamine päeva jooksul või heleduse reguleerimine vastavalt keskkonnatingimustele aitab vähendada energiatarbimist.
Ohutu töö ja lai kasutusala
Shelly Dimmer 0/1–10V PM Gen4 on varustatud kaitsega ülekuumenemise, ülekoormuse, ülepinge ja liigse voolutugevuse eest, mis suurendab kogu süsteemi ohutust. Seade sobib kasutamiseks kodudes ja korterites, samuti hotellides, restoranides, kohvikutes, kontorites, konverentsiruumides ja kultuuriasutustes.
