FNIRSI DPS150 programmeeritav mini-laboratoorne toiteplokk Pildid
| Tootja | Fnirsi |
|---|---|
| Mudel | DPS-150 |
| Sisendpinge | DC 5,0 V - 32 V |
| Sisendvool | 100 mA - 5 A |
| Eraldusvõime | Pinge: 10 mV; Vool: 1 mA |
| Lugemistäpsus | Sisendpinge: ≤0,2% ±5 mV; Väljundpinge: ≤0,1% ±10 mV; Väljundvool: ≤0,1% ±5 mA (vahemikus 0–3,5 A) |
| Töökeskkond | Temperatuur: 0 °C - 40 °C; Suhteline õhuniiskus: 0% - 75% RH |
| Ekraan | 2,8 tolli (eraldusvõime 320 × 240 pikslit) |
| Väljund | Pinge: 0 - 30 V; Vool: 0 - 5 A; Võimsus: 0 - 150 W. |
| Seadistustäpsus | Pinge: ≤0,1% ±5 mV; Vool: ≤0,1% ±3 mA |
| Stabiilsus koormuse muutumisel | 0,49% |
| Kasutegur täiskoormusel | 96,30% |
| Mõõtmed | 106 × 76 × 28 mm |
| Kaal | Umbes 178 g |
FNIRSI DPS150 on kompaktne programmeeritav laboratoorne toiteplokk, mis ühendab suure funktsionaalsuse ja kaasaskantava suuruse. Seade võimaldab pinge ja voolutugevuse reguleerimist, sellel on hõlpsasti loetav IPS-ekraan (In-Plane Switching, maatriks, mis kasutab paralleelselt joondatud vedelkristalle, tagades rikkalikud ja täpselt taasesitatud värvid), mitmeid kaitsefunktsioone ja võimalust toita seadet erinevatest allikatest – alates klassikalistest alalisvoolu toiteplokkidest kuni Power Delivery funktsiooniga akupankadeni. Tänu mitmekülgsetele töörežiimidele ja arvutiga juhtimise toele sobib see nii hoolduseks kui ka harrastus- ja hariduslikuks kasutamiseks.
Toiteplokis on kasutatud kvaliteetset soojusjuhtivat silikooni soojusjuhtivusteguriga 3,0 W/m-K, mis tagab tõhusa soojuse hajumise toitekomponentidest. Alumiiniumist korpus toimib passiivse jahutusradiaatorina, et säilitada stabiilne töö ka pikaajalisel kasutamisel ja suure koormuse korral. FNIRSI DPS150-l on täielik kaitsefunktsioonide komplekt, mis kaitseb nii toiteplokki kui ka ühendatud seadmeid. Muuhulgas pakub see kaitset ülepinge (OVP), ülekoormuse (OCP), lühise (SCP), ülekuumenemise (OTP) ning sisend- ja väljundpinge polaarsuse vahetuse eest.

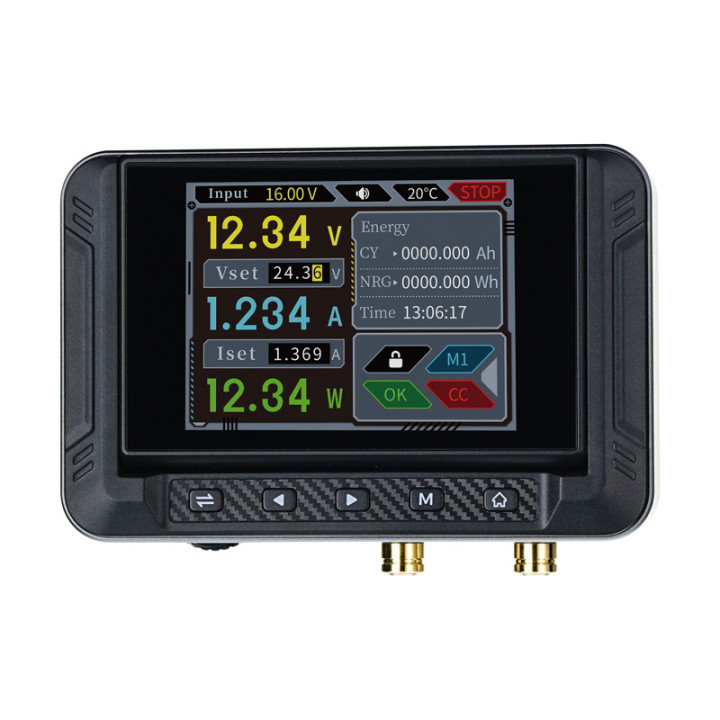

Sisseehitatud 2,8-tolline värviline IPS-ekraan pakub kõrget eraldusvõimet (320 × 240 px) ja 90° pööramist mugavaks kasutamiseks. Ekraan kuvab reaalajas pinget, voolutugevust, võimsust, temperatuuri ja energiakulu loendureid. Sõltuvalt eelistustest saab kasutaja lülituda graafiliste režiimide ja klassikalise numbrilise vaate vahel. DPS150 võimaldab salvestada kuni 6 pinge ja voolutugevuse seadistuste profiili. See võimaldab kiiresti vahetada töörežiime, mis kiirendab oluliselt erinevate vooluahelate või komponentide testimist.
Toiteplokki iseloomustab väga madal müratase - pulsatsioon alla 20 mV. See on ülioluline audio-, mikroprotsessor- või tundlike andurite vooluahelate toitmisel. Tänu digitaalsele reguleerimisele ja sisseehitatud juhtimissüsteemile on pinge ja voolu parameetrid väga stabiilsed ja täpsed.

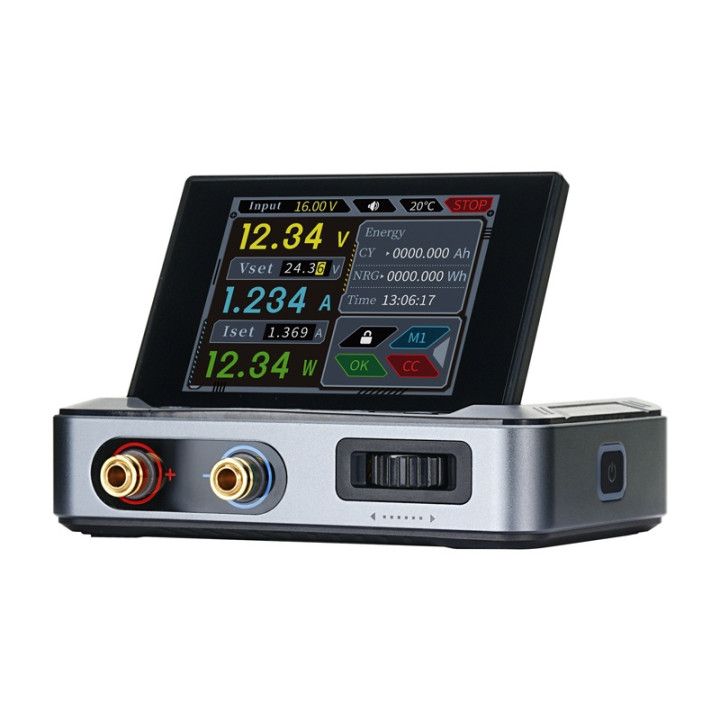

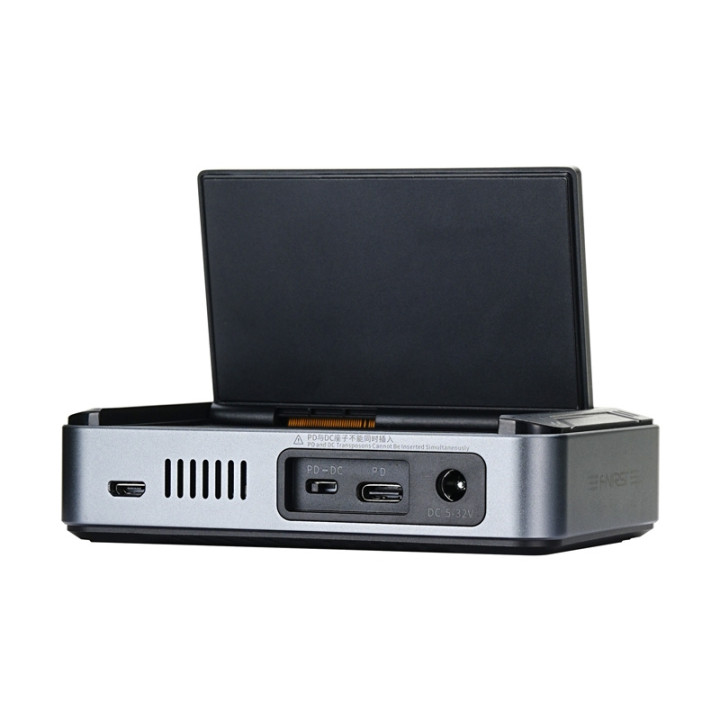

Toiteploki väljundid toetavad 4 mm banaanipistikuga kaableid, U-tüüpi kahvelklemmidega kaableid ja klassikalisi vaskjuhtmeid. Tugevad metallist kruviklemmid tagavad kindla kontakti ja madala üleminekutakistuse, mis tagab täpsuse ja ohutu töö. Seadet saab toita kas klassikalisest 5–32 V alalisvoolu toiteplokist või USB-C pesa kaudu, kasutades PD (Power Delivery, USB-C kiirlaadimistehnoloogia) või QC (Quick Charge, kiirlaadimisstandard, mis vähendab oluliselt laadimisaega aku eluiga kahjustamata), näiteks akupangast või sülearvuti laadijast. See võimaldab DPS150-t kasutada ilma elektrivõrguta, laiendades selle kasutusvõimalusi hooldustöödel või välitingimustes.
