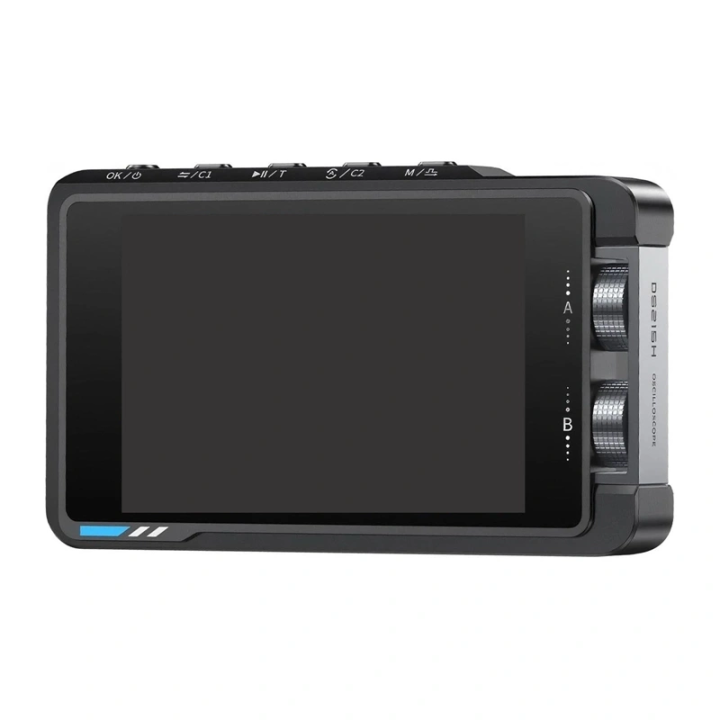

FNIRSI DS215H ostsilloskoop Pildid
| Tootja | FNIRSI |
|---|---|
| Mudel | DS215H |
| Ekraan | 3.5” värviline IPS |
| Taustvalgustus | Reguleeritav heledus |
| Toide | Type-C (5 V/1 A) |
| Aku | 1500 mAh |
| Keeled | hiina, inglise, saksa, portugali, jaapani, hispaania, korea, vene |
| Toote mõõtmed | u 66 x 110 x 19.5 mm |
| Kaal | u 138 g |
| Kanal | Kahekanaliline |
|---|---|
| Ribalaius | 50 MHz |
| Reaalajas diskreetimissagedus | 250 MSa/s |
| Andmesalvestus | 14M |
| Ajaskaala vahemik | 20 ns/div – 20 s/div |
| Vertikaalne tundlikkus | 10 mV/div – 10 V/div |
| Vertikaalne resolutsioon | 8 bitti |
| Sisendtakistus | 1 MΩ |
| Lainekuju kuvamisrežiim | Kerimine |
| Mõõteandmed | Töötsükkel, sagedus, Vpp, maksimaalne, minimaalne, keskmine, RMS, vool, töötsükkel, impulsi laius |
| Sondi summutustegur | 1x/10x |
| Sisendi sidestus | AC/DC |
| Päästiku tüüp | Tõusev/langev serv |
| Tipppinge | ±400 V |
| Päästiku taseme vahemik | 8 jaotist (positiivne ja negatiivne) |
| Päästiku režiim | Automaatne / Tavaline / Ühekordne |
| Väljundlainekuju | Toetab mitut väljundlainekuju |
|---|---|
| Lainekuju sagedus | 0–50 kHz |
| Ruutlaine töötsükkel | 0–100% |
| Lainekuju amplituud | 0.1 V–3.0 V |
Elektroonikaga töötamine nõuab seadmeid, mis suudavad toime tulla ka kõige nõudlikumate ülesannetega. FNIRSI DS215H ühendab kahekanalilise 50 MHz ribalaiusega digitaalse ostsilloskoobi ja funktsioonigeneraatori ühte kompaktsesse seadmesse, võimaldades teil signaale nii analüüsida kui ka genereerida ilma vajaduseta mitme eraldi seadme järele. Kõrge mõõtetäpsus, intuitiivne juhtimine ja selge IPS-ekraan muudavad selle ideaalseks seadmete hoolduseks, uurimis- ja arendustegevuseks, testimiseks ning diagnostikaks nii töökojas kui ka välitöödel.
Ostsilloskoop kasutab kaasaegset FPGA, MCU ja ADC kiipidel põhinevat arhitektuuri, mis tagab suure jõudluse ja töökindluse. 50 MHz analoog-ribalaius ja reaalajas diskreetimine kuni 250 MSa/s võimaldavad täpset signaalianalüüsi paljudes rakendustes. Tänu kõrgele mõõtmisresolutsioonile võimaldab seade täpselt jälgida lainekujusid ja tuvastada isegi lühiajalisi signaalimuutusi.
FNIRSI DS215H on varustatud funktsioonigeneraatoriga, mis toetab 13 tüüpi lainekujusid, mis laiendab märkimisväärselt seadme võimalusi elektroonikaahelate testimisel ja projekteerimisel. Sagedusvahemik 0 kuni 50 kHz, reguleeritav 1 Hz sammuga, võimaldab teil signaali parameetreid väga täpselt konkreetse rakenduse jaoks kohandada. Saate vabalt reguleerida sagedust, amplituudi ja töötsüklit, muutes generaatori sobivaks nii lihtsateks testideks kui ka täpsemateks laboritöödeks.
3,5-tolline 480 × 320 pikslise resolutsiooniga värviline IPS-ekraan tagab lainekujude selge vaate ja hõlpsasti loetava liidese. Intuitiivne juhtimine pöördnupu ja nuppude abil võimaldab teil kiiresti muuta seadeid ja pääseda ligi kontekstimenüüdele ilma vajaduseta valikute vahel asjatult otsida. Täiendavaks mugavuseks on võimalus teha ekraanipilte ja neid hiljem vaadata, mis hõlbustab tulemuste analüüsimist ja mõõtmiste dokumenteerimist.
Seade on mõeldud ohutuks töötamiseks nõudlikes tingimustes. See toetab kuni ±400 V tipp-sisendpinget ja on varustatud kõrgepingekaitse funktsioonidega, mis suurendavad ohutust mõõtmiste ajal. Võimalus valida sondi tegur 1X või 10X võimaldab teil konfiguratsiooni kohandada mõõtmiste iseloomuga. Seade vastab GB/T 15289-2013 standardi nõuetele, kinnitades vastavust kohaldatavatele ohutusstandarditele.
Tänu kompaktsele ja kergele disainile mahub FNIRSI DS215H hõlpsasti tööriistakotti või seljakotti, muutes selle ideaalseks välitöödeks. Sisseehitatud 1500 mAh liitium-ioonaku tagab kuni 4 tundi pidevat tööd ühe laadimisega ning USB-C pordi (5 V / 1 A) kaudu laadimine võimaldab seadet mugavalt peaaegu kõikjal laadida. See mitmekülgne tööriist on mõeldud hooldustehnikutele, elektroonikutele, inseneridele ja spetsialistidele, kes tegelevad elektroonikaahelate projekteerimise, diagnostika ja testimisega.
